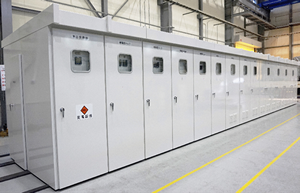

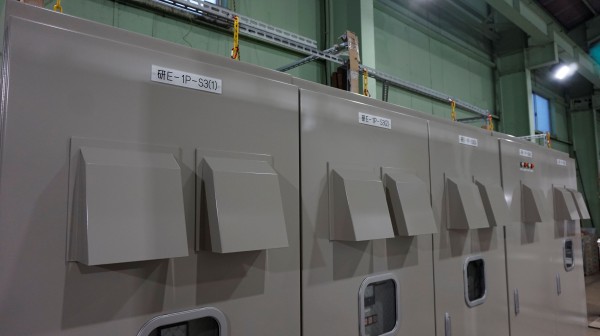

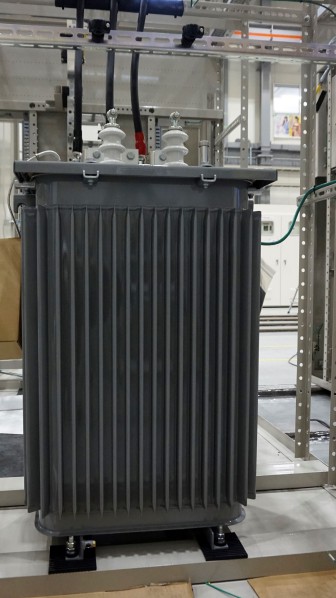

一般家庭以外の高圧需要が必要な建物や施設が、電力会社から受電するために用いる配電盤をいい、保安開閉装置などの受電設備、変電設備及びこれに伴う機器一式を、接地された金属箱体に収めたものをいう。
※定格短時間耐電流12.5KVA以下に限る

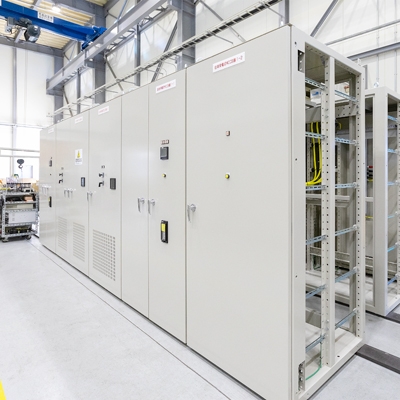

接地された金属閉鎖箱をもち、開閉機器単体並びに開閉機器と操作・測定・保護・調整の器具とを組合せ、さらに内部接続、付属物、閉鎖箱及び支持構造物を備えたこれら機器・装置の集合体をいう。

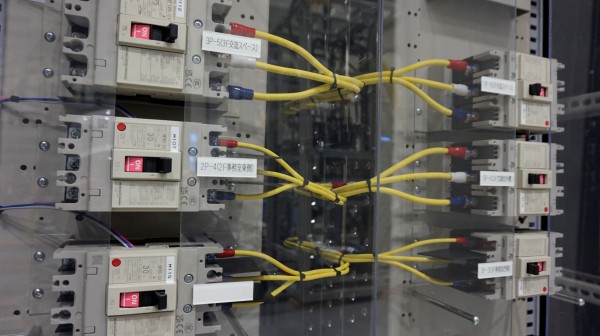

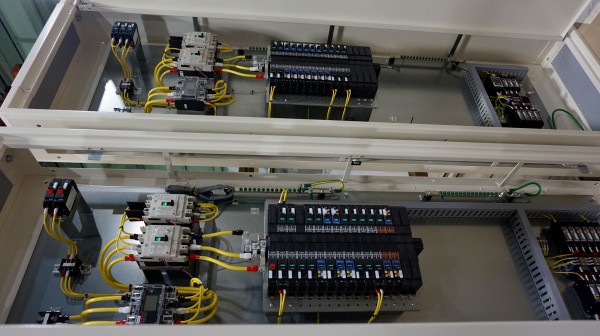

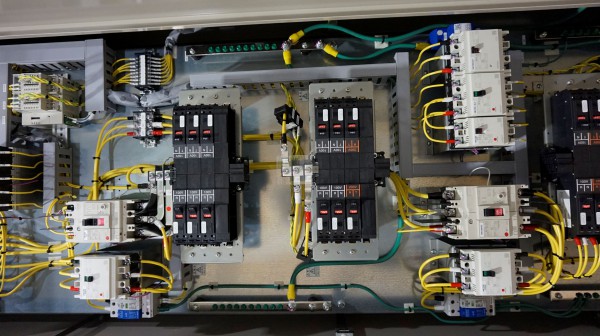

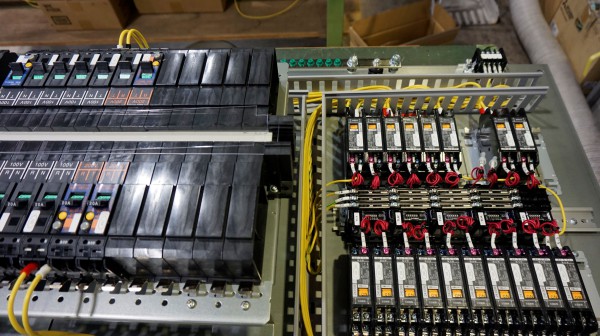

低圧屋内配線において、幹線より分岐した電力をさらに分岐し、各電灯、動力回路に供給し、かつこれらの回路を保護するために、開閉器、配線用遮断器等の機器を取付けた盤をいう。

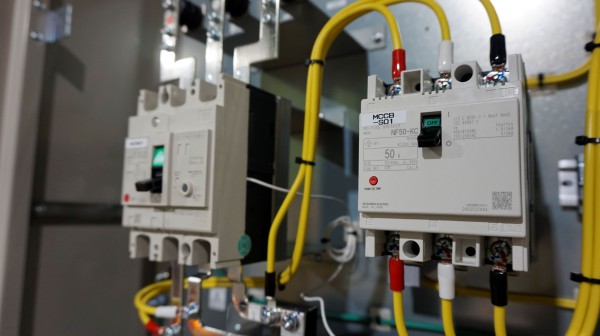

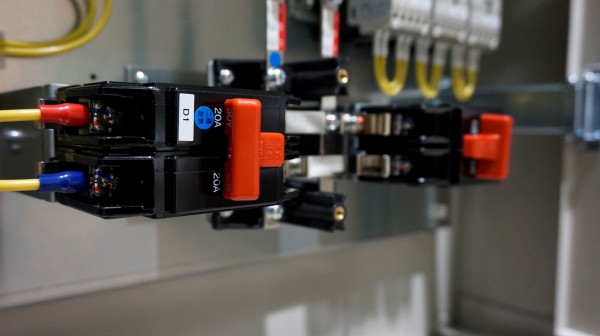

弊社の仕様においては、盤内配線の簡素化を図るカンタッチブレーカーの採用や、お客様の作業性を考慮した支柱レス構造を取り入れている。

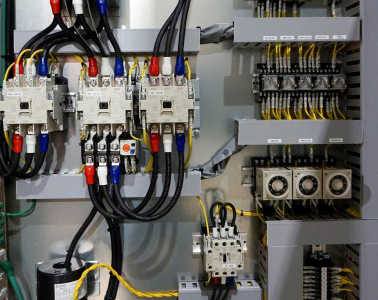

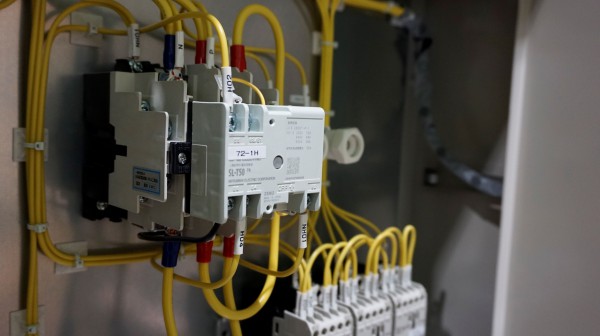

電動機等に電気を供給し、自動または手動で運転制御するために必要な操作、保護、監視等の各機器を取付けた盤をいう。

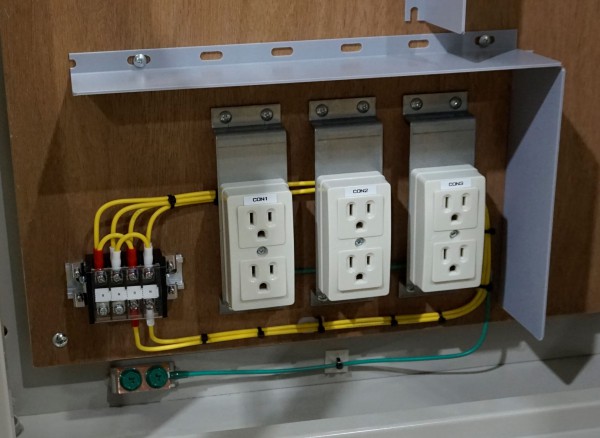

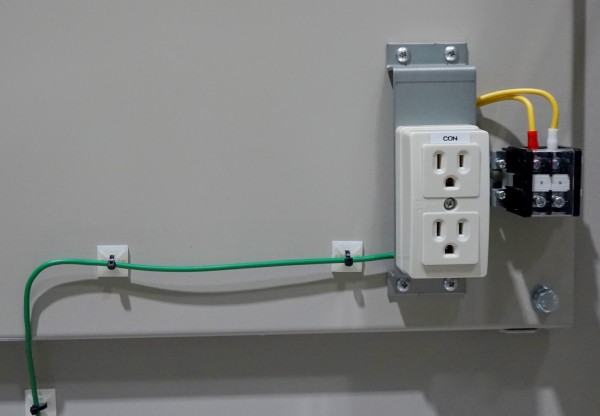

弱電端子盤は電源ケーブル以外の弱電線を収容する盤をいう。例えば電話線の端子、LANケーブルやハブ、テレビ用同軸ケーブルや分配器、インターホン端子などを内蔵している。この盤を拠点にして周辺の必要場所に配線を供給している。
型式 | 最大設備容量 | 最低寸法 WxDxH |
認定番号 |
---|---|---|---|
屋外用 | 500 | 3680×2280×2440 | 共用第689号 |
屋外用 | 750 | 5380×2280×2440 | 共用第831号 |
屋外用 | 1000 | 6080×2280×2440 | 共用第1078号 |
屋外用 | 1500 | 8580×2280×2440 | 共用第1050号 |
屋内用 | 500 | 4390×2280×2440 | 共用第1049号 |

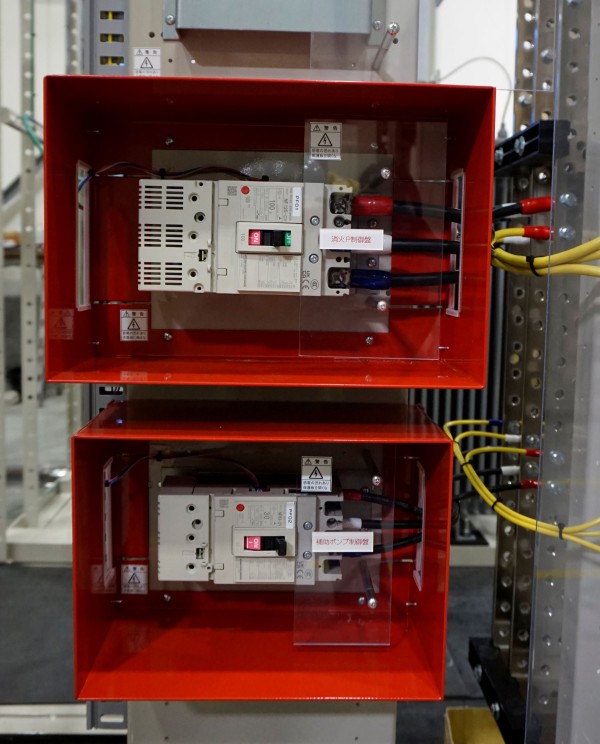

一種耐熱形
JISに定められている火災温度曲線(JIS A1304)に基づいて30分間加熱すると摂氏840度になるが、この温度に耐える盤をいう
二種耐熱形
一種と同様に840度の三分の一、つまり280度に耐える盤をいう
種別 | 区分 | 型式番号 | |
---|---|---|---|
一種 | 分電盤 | 専用形 露出(T) | 1BST-0018 |
二種 | 分電盤 | 専用形 | 2BS-0045 |
二種 | 分電盤 | 共用形 | 2BP-0045 |
二種 | 配電盤 | 専用形 | 2MS-0034 |
